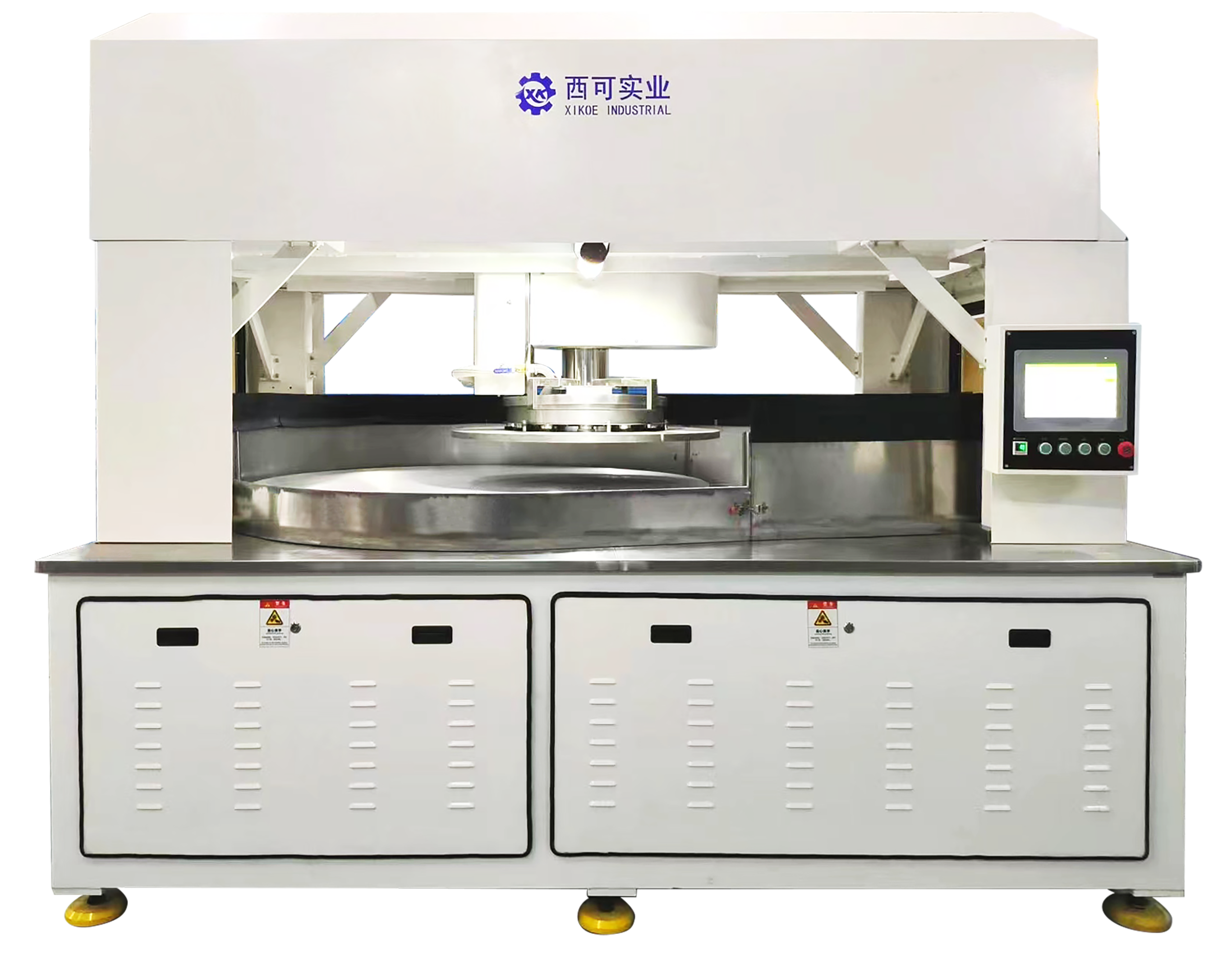

自動曲面掃光機
QM7836-4M
設備特點
1. 上盤采用固定主軸結構,能有效 防止加工時產生抖動,使加工產品不會產生波浪紋踏角等現象,提高加工產品品質。
2. 上盤采用一個掃光盤,掃光盤正反轉。
3. 采用上盤掃光盤下盤工件盤的結構布局,能有效防止長時間加工產生的干拋 光液或拋光雜質落入地毯造成的劃傷,提升產品良率。
4. 采用水溝排水結構,并安裝自動清機功能,清機更便捷。
5. 設備可任意設置正反1 -5次循環,轉向可任意調整,提高拋光效率。
6. 安裝水氣分離裝置,能有效節約拋光液,并減少拋光液吸回真空機。
設備規格
功率
約17KW
掃光盤轉速
0-170rmp
工作盤自轉
0-30rmp
掃光盤規格
950mmX1個
工作盤規格
1600mmX1個
上盤自重量
約350KG
高壓氣源
0.5-0.65MPA
真空
0.06-0.08MPA
左右橫移行程
最大1650mm
左右橫移速度
48mm/s
最大加工尺寸
直徑1600或?qū)?600mm
最大加工落差
10mm
最小加工厚度
0.3mm
